HamNet Technik
Für den Betrieb eines HamNet Nodes ist ein wenig Technik notwendig. Eine Übersicht der HamNet Installation bei DB0HGW und DB0OVP ist hier zu finden. Die Aufteilung der IP-Adressen auf die einzelnen Geräte ist hier dargestellt.
Für jeden HamNet Standort ist ein Router notwendig. Dieser managt die Verbindungen, entscheidet über die besten Wege zum Ziel und sorgt auch für die Verbindung zwischen Linknetz (Backbone) und User / Anwendungen (Service). Je nach Nodegröße sollte ein Router mit der entsprechenden Anzahl an Ports gewählt werden. Für jeden Link, Einstieg oder Anwendung braucht er in der Regel einen Port.

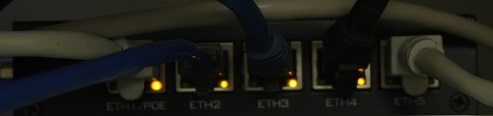

Der Router DB0OVP ist ein RB450G und hat 5 Ports.

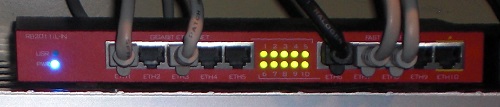

Der Router DB0HGW ist ein RB2011iL-IN und hat 10 Ports.
Das HamNet wird auf Frequenzen im 13cm und im 6cm Band betrieben. In diesen Frequenzbereichen sind auch die Funknetze nach dem IEEE 802.11 Standard aktiv. Einige für diesen Dienst erhältliche Geräte lassen sich für HamNet-Zwecke modifizieren. Die Linkstrecken arbeiten nur im 6cm Band.

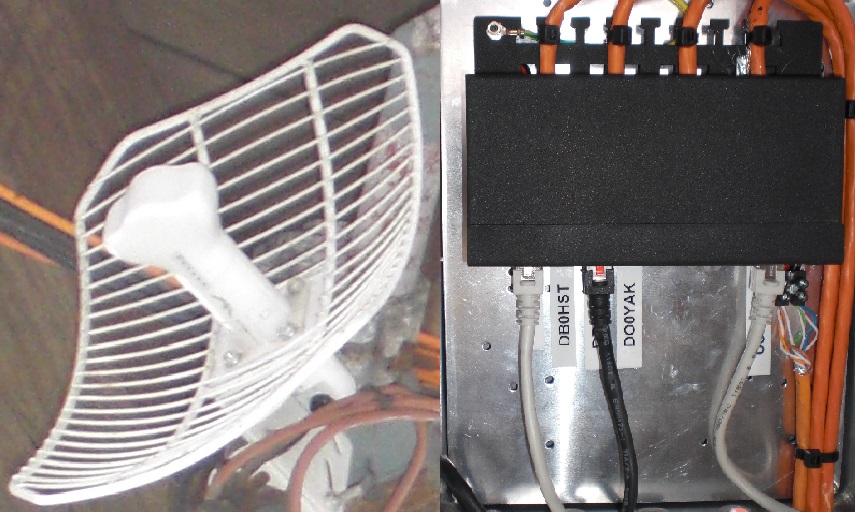

Für die Funkstrecke DB0HGW / DB0OVP sind auf beiden Seiten AirGrid M5 HP 23 im Einsatz. (linkes Bild)
Die Technik arbeitet mit passiver POE-Technik und einer Spannung von 24V DC zur Stromversorgung. Die POE Versorgung erfolgt am Standort DB0HGW über ein Eigenbau Netzteil, von dem der Regelteil in dem Verteilergehäuse über der unteren Plattform untergebracht ist (Foto rechts). Dort enden an einem Patchpanel auch die fest verlegeten Netzwerkkabel (Cat.6). Da nur 100MBit auf der Draht-Netzwerkseite gebraucht werden, konnten über 1 Kabel 2 Port´s geschaltet werden. An dem Patchpanel sind die Linkantenne angeschlossen so wie der Patch zur Einstiegstechnik auf die anderen Plattform ausgeführt. Der 2. Teil vom Netzteil (Trafo, Gleichrichtung, und Ladekondensator) befinden sich im Schaltschrank zusammen mit der übrigen Technik (Router, WEB-Server und weitere Servicedienste).
Die Nutzer-Einstiege im HamNet arbeitet im 13cm Band bzw. auch im 6cm Band. Der Nutzereinstieg bei DB0HGW arbeitet im 13cm Band mit der Frequenz 2397 MHz. Nähere Infos unter Usereinstieg.

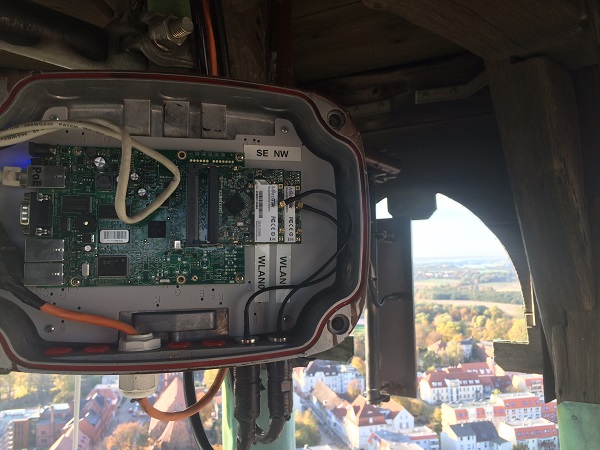

Bei DB0HGW arbeitet ein RB433, zusammen mit zwei RB52Hn, und zwei 120° Secktorantennen mit Ausrichtung SE und NW. Beide Sektoren bilden eine Meshzelle.
Auf alle HamNet - Geräten (Router und Funkdevices) ist die OpenWRT Software im Einsatz, diese wurde für den Einsatz im HamNet durch DL7RAY optimiert. Auf den Routern ist zusätzlich der entsprechende Routing-Modul installiert (OSPF bzw. eBGP in dem Router zum nächsten AS).
Ein Webserver läuft auch am Standort von DB0HGW / OVP und stellt lokale Link-Hinweise zur Verfügung. Die Webadresse ist: http://web.db0hgw.ampr.org für HGW und für OVP ist sie http://web.db0ovp.ampr.org .

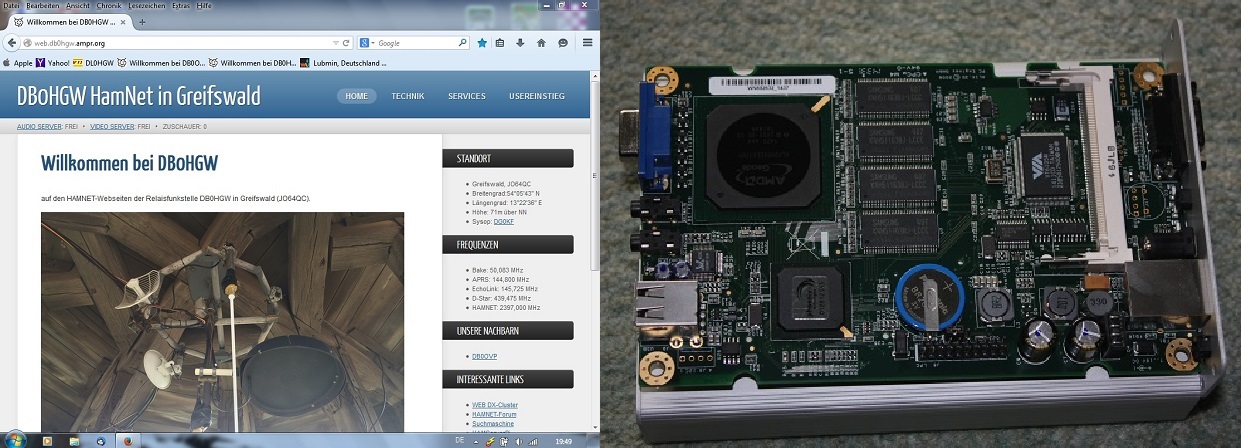

Der Webserverrechner bei DB0HGW. Er bedient auch SVX-Link und D-Star.
Es ist ein ALIX 3d3 Board mit Debian Linux Betriebssystem.
